ERwin 사용법

ERD

우선 erwin을 실행 시킨다.



File > New

Logical/Physical 클릭 , Oracle 9.x



Model > Model Properties > Notation

Logical Notation, Physical Notation :: IE 로 설정



상단의 Logical 부분을 우선 Physical 로 변경 해준다



왼쪽에서 2번째 그림으로 테이블을 Create 한다



아래와 같이 생성한 뒤



Logical로 변경 해준다.



그 다음 위 테이블 DEP_NUM 오른쪽 마우스 클릭 > attributes 클릭

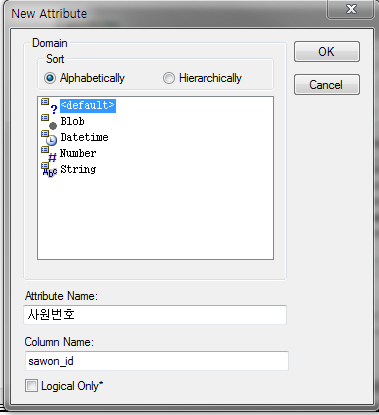

New > 눌러서 column 정보와 이름을 기입한다



Primary key check 하면 설정 됨

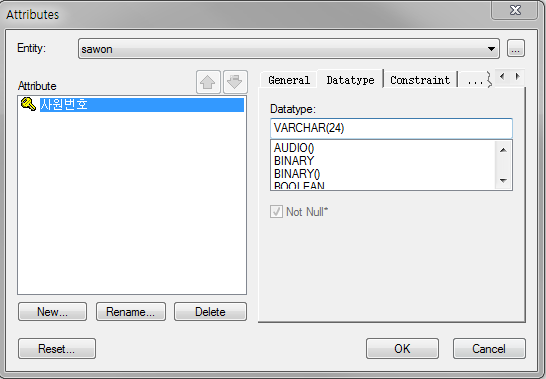

Datatype 설정 후 OK



Format > Table Display > Column DataType 체크

Format > Table Display > Null Option 체크



Physical 일 땐 위와 같이 나온다.





Logical 일 땐 위와 같이 나온다.
