ERwin 7.3 평가판 무료 다운로드 및 설치하는 방법

데이터베이스를 공부 중, ER-다이어그램에 쓰기 위해 미국 CA 테크놀리지사의 ERwin을 다운로드하려 했었습니다.

데이터 모델링을 하기 위한 프로그램으로는 ERwin과 ER STUDIO, DA# 등이 있습니다.

이 중 ERwin이 비싸지만, IE 표기법을 지원하며 보편적으로 많이 사용됩니다.

---

흔히들 대학생 메일 인증을 받고 난 뒤, 날라오는 메일에 담긴 파일을 설치하면 된다고 합니다.

(참고로 대학생 메일 인증은 네이버, 다음, 구글 메일 등이 아닌 학교 메일 주소나 회사 메일 주소를 입력해야 합니다.)



하지만 3일 ~ 7일을 기다려도 인증메일은 오지 않았고, ER-다이어그램은 써야 하는 상황이었습니다.

어차피 유효기한이 있는 건 둘 다 똑같으니, 전 CA ERwin 7.3 평가판을 다운받음으로써 해결했습니다.



지금부터 제가 CA ERwin 7.3 평가판을 어떻게 설치했는지 설명해드리려 합니다.

---

CA ERwin 7.3 평가판

설치 방법



CA ERwin 7.3 평가판은 기능 제한 없이 90일 사용 가능한 버전입니다.

이 무료 프로그램에 관한 자세한 사항은 여기서 확인하실 수 있습니다.



---

1. 하단 링크를 통해 CAEDM73-b1666.exe 파일을 다운로드합니다.



그다음 CAEDM73-b1666.exe 파일을 실행시킵니다.



drive.google.com/file/d/1_tTjsRx1RR4bA0bOn-wrHi0vLEH_7mW_/view?usp=sharing

ERWin 7.3.zip

---

2. 라이센스 키를 입력합니다.

라이센스 키 : RPQEU-NL3L7-PWQTU-4KBMW-C232A

추후에 만료 후 정품을 구입하여 사용하시면 됩니다.

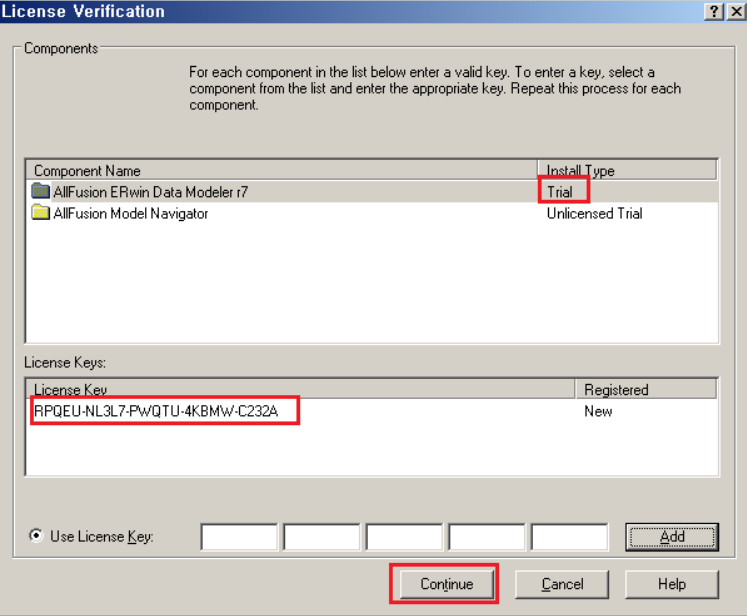

첫 번째 클릭 후 라이센스 키 입력.

---

3. 실행을 해보시면 아시겠지만, 하단 이미지의 UI / UX를 보시면 굉장히 오래된 프로그램입니다.

제 생각엔 2008년에 만들어진 것으로 추정됩니다.

따라서 CA ERwin 설치는 다 됐지만, 데이터 베이스 연결할 때 오류가 발생합니다.



이 부분에서 굉장히 애를 먹었습니다만, 다행히 해결하는 법을 찾았습니다.



오류가 발생한 원인을 요약하자면

오래된 프로그램에 최신형 드라이버를 연결하려 해서 생기는 문제였습니다.

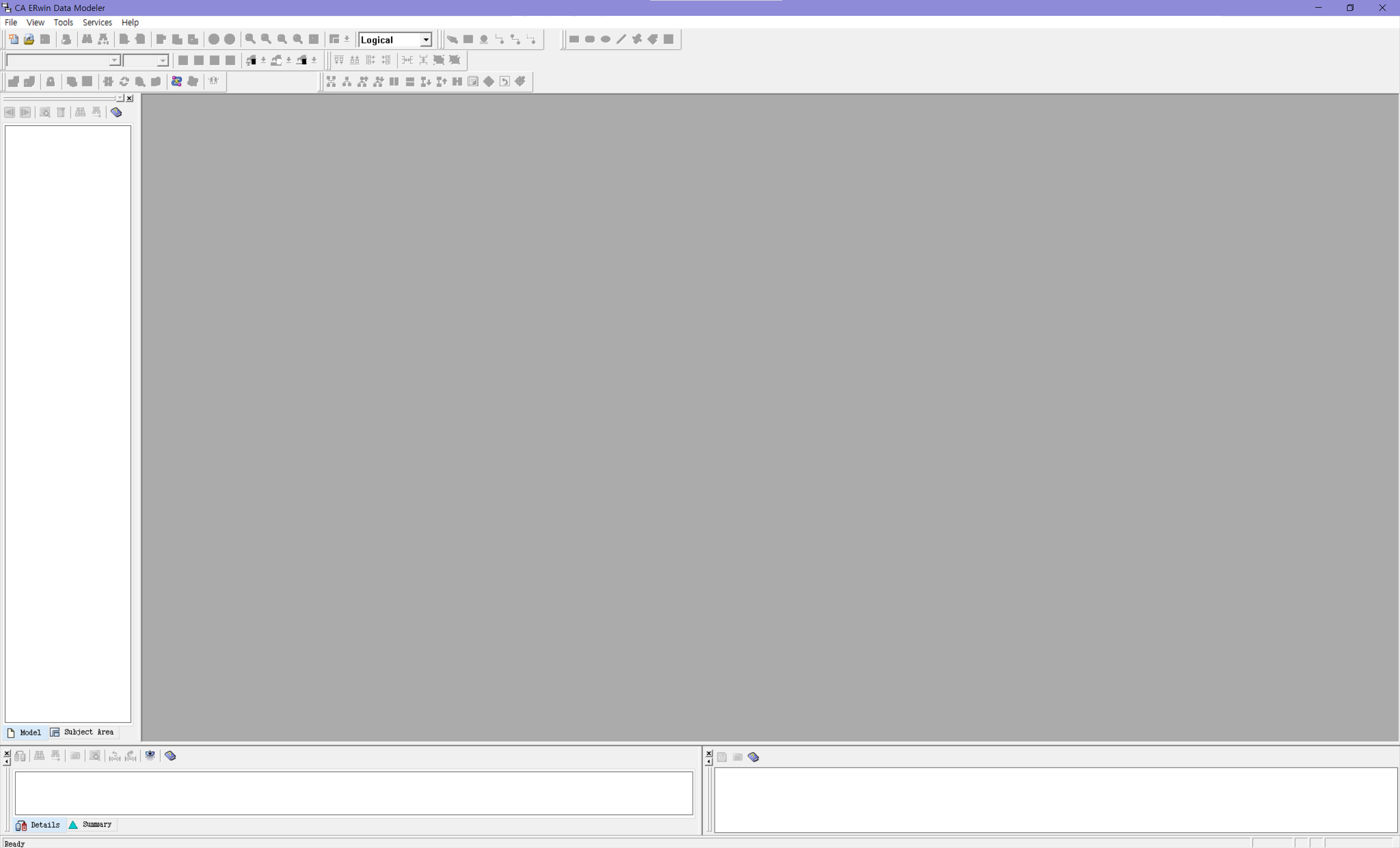

CA ERwin의 UI / UX

---

4. mysql odbc 3.51 driver를 환경에 맞춰 다운받습니다.

제 컴퓨터는 64비트입니다.

그러나 이 프로그램 자체가 워낙 오래된 걸 신경 써서 32비트를 다운받았는지,

컴퓨터 환경에 맞추어 64비트를 다운받았는진 기억이 정확하지 않습니다.

제 환경에 맞춰 64비트를 다운받았던 거 같습니다.



ο 32비트 환경이라면 → mysql-connector-odbc-3.51.30-win32.msi 파일을 다운받아 설치합니다.

ο 64비트 환경이라면 → mysql-connector-odbc-3.51.30-win64.msi 파일을 다운받아 설치합니다.



기본 설치 옵션인 Typical로 설치하시면 됩니다.



mysql-connector-odbc-3.51.30-win32.msi

2.06MB

mysql-connector-odbc-3.51.30-winx64.msi

7.37MB

32비트 or 64비트 다운

https://downloads.mysql.com/archives/c-odbc/

MySQL :: Download MySQL Connector/ODBC (Archived Versions)

---

5. odbcad32를 검색합니다.

ODBC Data Sources (32-bit)에 들어갑니다.



만약 검색이 안된다면,

제어판 → 시스템 및 보안 → 관리도구 → ODBC Data Sources (32-bit)의 순으로 접속합니다.



odbcad32 검색 - ODBC Data Sources (32-bit) 접속.

---

6. 추가(D)를 클릭합니다.

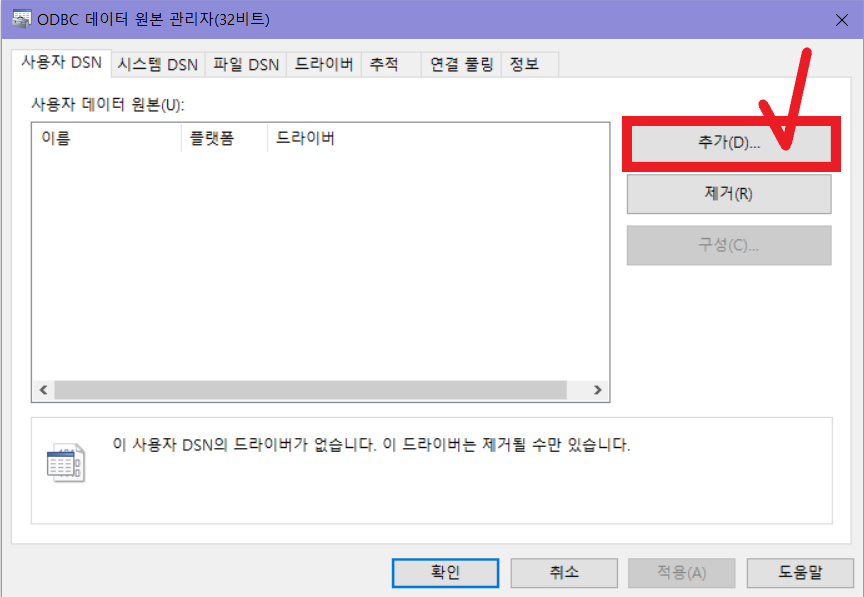

추가 클릭.

---

7. MySQL ODBC 3.51 Driver를 선택합니다.



MySQL ODBC 3.51 Driver를 선택 - 마침.

---

8. MySQL에 미리 존재하던 madang Database를 선택 및 정보를 입력합니다.

User와 Password는 MySQL을 설치하고 연결하기 위해 이미 구성된 정보를 입력해야 합니다.



선택된 Database는 MySQL에 반드시 존재해야 합니다.

주의!



Test 버튼을 클릭하면,

Connection successful이라고 나오며 정상적으로 드라이버 설치 및 구성을 완료한 것입니다.

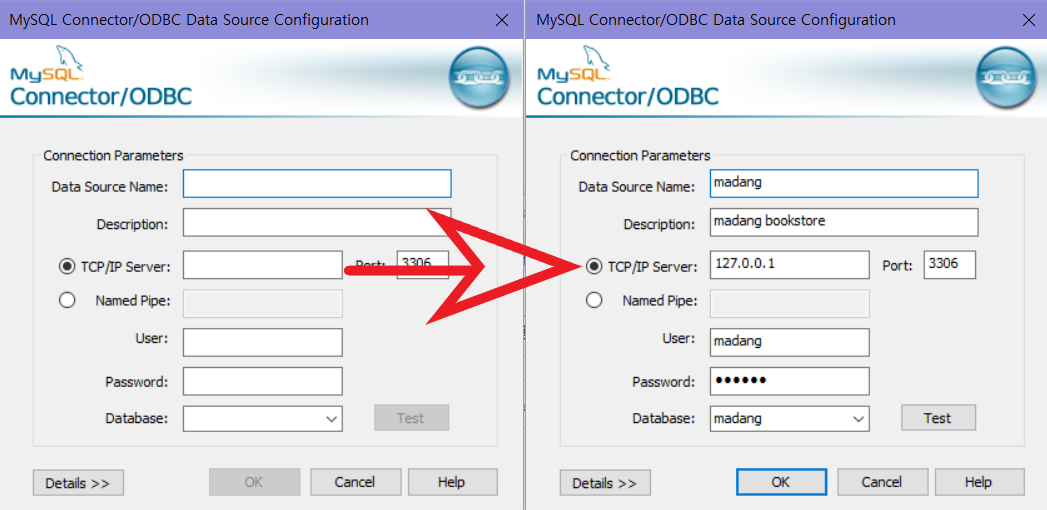

연결하고자 하는 Database의 정보를 입력.

Data Source Name : 이름

TCP/IP Server : 데이터베이스가 있는 IP
(127.0.0.1은 자기 자신의 컴퓨터를 가리키는 가상의 IP입니다. 즉, localhost입니다.)

User : 데이터베이스 로그인 ID

Password : 데이터베이스 로그인 Password

Database : 사용할 데이터베이스

---

9. 확인을 클릭합니다.

저희가 입력한 Database가 MySQL ODBC 3.51 Driver를 통해 연결되게 됐습니다.

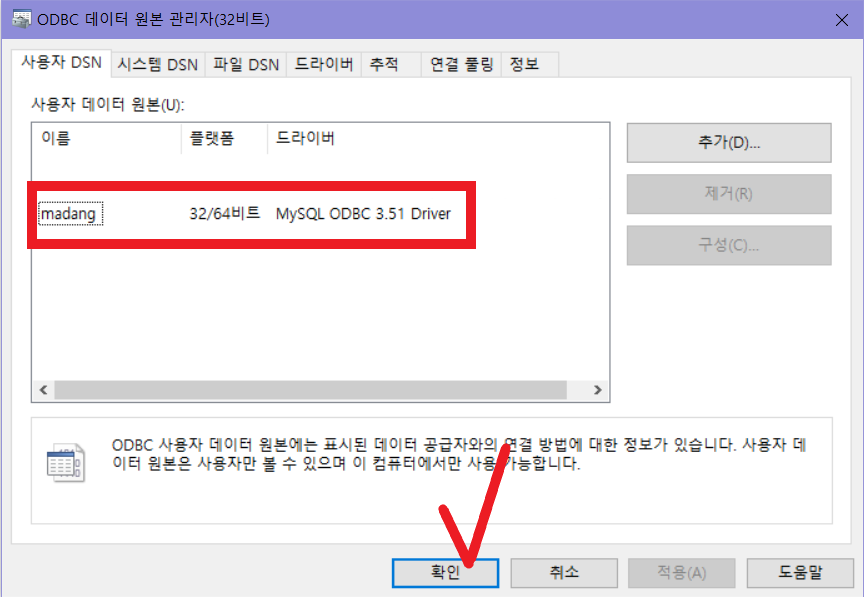

Database가 MySQL ODBC 3.51 Driver를 통해 연결.

---

지금까지 CA ERwin 7.3 평가판 무료 다운로드 및 설치하는 방법에 대해서 자세히 알려드렸습니다.

ERwin 7.3 평가판 자체를 받는 건 매우 쉬웠으나,

데이터 베이스 연결할 때 발생하는 오류를 해결하는데 꽤 복잡한 과정을 거쳤습니다.

DB 연결할 때 발생했던 오류의 원인은 오래된 프로그램에 최신형 드라이버를 연결하려 해서 생기는 문제였습니다.

이는 MySQL ODBC 3.51 driver를 연결함으로써 해결할 수 있었습니다.

꽤 긴 과정을 따라 설치하시느라 고생하셨습니다.

---

ERwin의 전반적인 내용을 다룬 pdf입니다. 필요하신 분은 참고하시길 바랍니다.

ERwin_Overview.pdf

1.05MB

---

다음엔 ERwin을 대체할 온라인 사이트 및 다운로드 프로그램을 소개해드리도록 하겠습니다.
